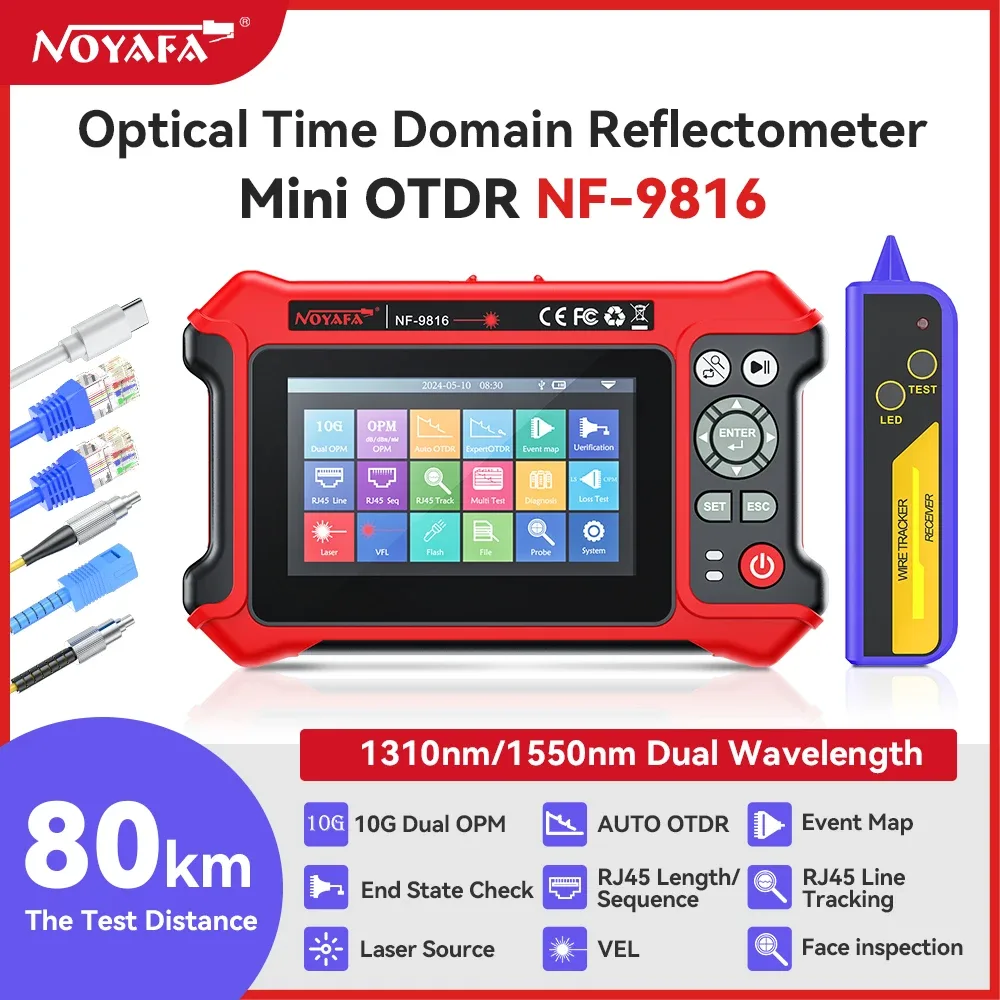

Réflectomètre optique temporel OTDR 1310/1550 nm multifonction pour fibre optique

Cet appareil de mesure optique réunit dans un seul boîtier les instruments utiles à l'installation, à la maintenance et au dépannage d'un réseau en fibre optique. Il s'utilise grâce à un écran tactile associé à des boutons physiques.

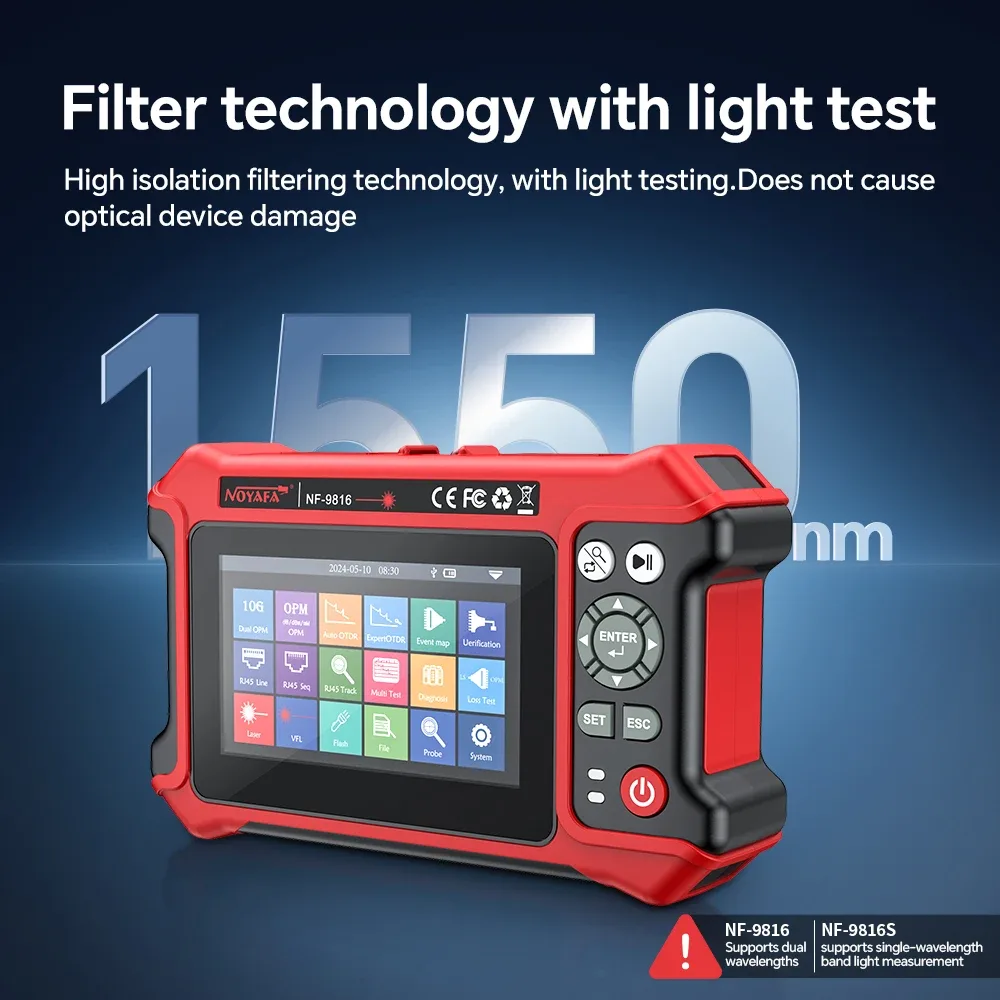

Réflectométrie optique

Deux modes sont proposés : OTDR automatique pour une prise en main rapide, et OTDR expert pour une analyse plus fine des défauts. Les longueurs d'onde sont de 1310/1550 nm, avec une plage dynamique de 28 dB/26 dB et une distance de test maximale de 80 kilomètres. Les valeurs de puissance des deux longueurs d'onde s'affichent sur le même écran. Le test à une touche permet de régler la longueur d'onde, la plage de distance, la largeur d'impulsion et le temps de mesure.

Outils de test intégrés

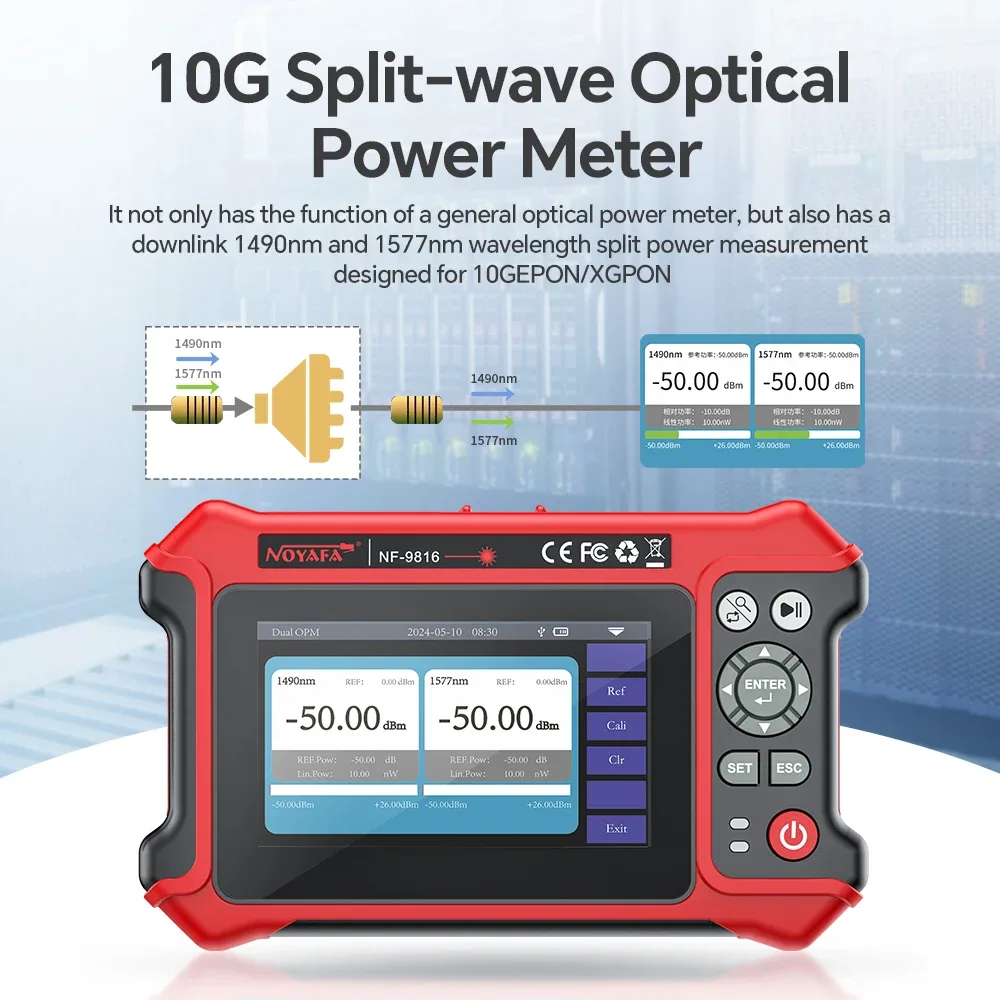

• Wattmètre optique (OPM) : calibré pour plusieurs longueurs d'onde, de 850 à 1625 nm, sur une plage de -50 à +26 dBm.
• Localisateur visuel de défauts (VFL) : longueur d'onde de 650 nm, portée maximale de 10 km.
• Source de lumière stabilisée : modes CW, 270 Hz, 1 kHz et 2 kHz.
• Test de perte optique (OLS) à 650 nm, portée maximale de 10 km.

Câble réseau RJ45

Un récepteur de localisation de ligne permet de vérifier l'état des paires, de mesurer la longueur et de contrôler la séquence des fils selon les schémas T568A et T568B. Le repérage des câbles repose sur une méthode numérique de type radar. L'appareil est prévu pour des équipements basse tension, inférieurs à 60 V CC.

Cartographie et inspection

La carte d'événements présente sous forme graphique la longueur de la fibre, les types de connecteurs et les points de rupture. L'inspection de la face d'extrémité aide à repérer une contamination ou un dommage, et la vérification de l'état final permet de contrôler les connexions terminales.

Batterie

La batterie lithium-polymère intégrée de 4000 mAh, 3,7 V offre plus de 20 heures d'autonomie en veille et plus de 12 heures de mesure active. La recharge s'effectue par port Type-C. Utilisez toujours une alimentation externe adaptée aux spécifications de l'appareil.
