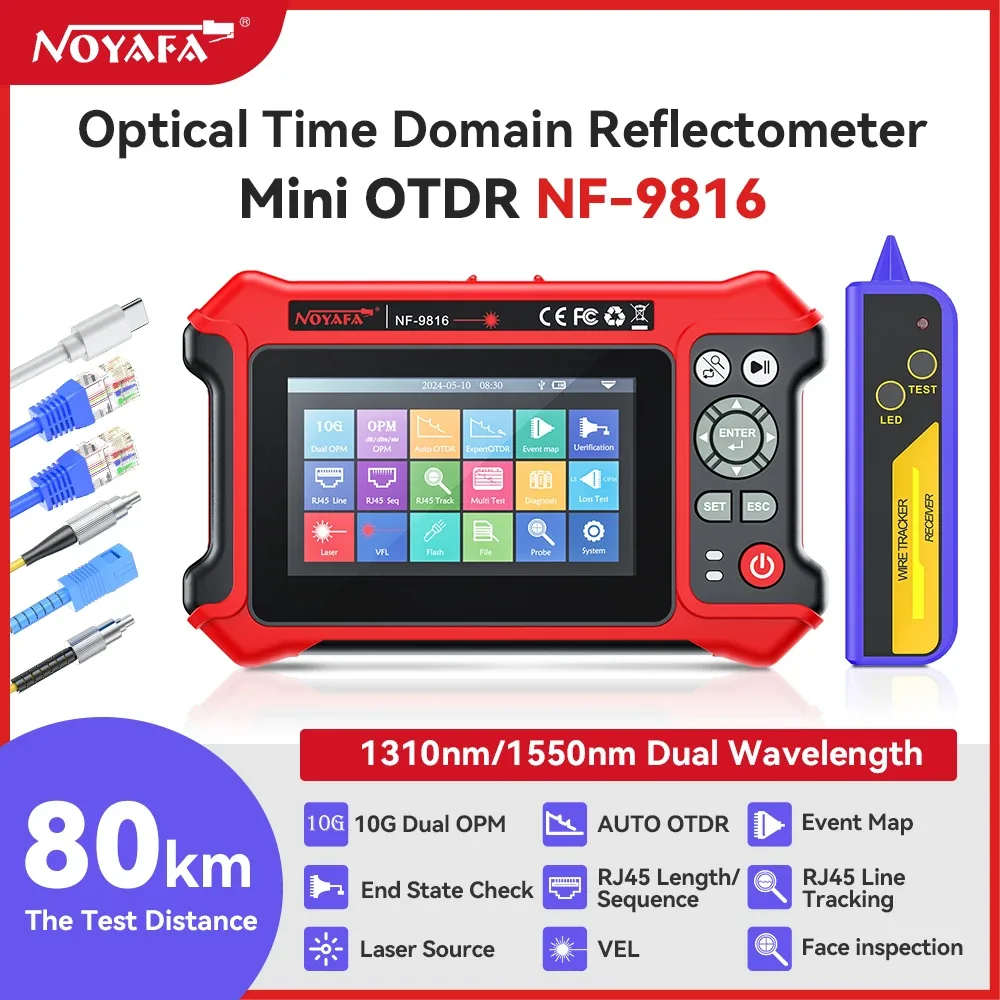

Réflectomètre optique OTDR multifonction pour fibre optique, 1310/1550 nm

Ce réflectomètre optique en domaine temporel réunit en un seul appareil seize fonctions destinées à la construction, à l'installation et à la maintenance des liaisons en fibre optique. Il s'adresse aux interventions sur site comme à la vérification des projets.

Tests OTDR

Deux modes sont proposés : OTDR automatique et OTDR expert. Ils permettent d'aborder aussi bien un contrôle de câble simple qu'une recherche détaillée de défauts. Les longueurs d'onde sont de 1310/1550 nm, avec une plage dynamique de 28 dB/26 dB et une distance de test maximale de 80 kilomètres. Les valeurs de puissance des deux longueurs d'onde s'affichent sur le même écran, et le test à une seule touche règle la longueur d'onde, la plage de distance, la durée de l'impulsion et le temps de mesure.

Fonctions optiques complémentaires

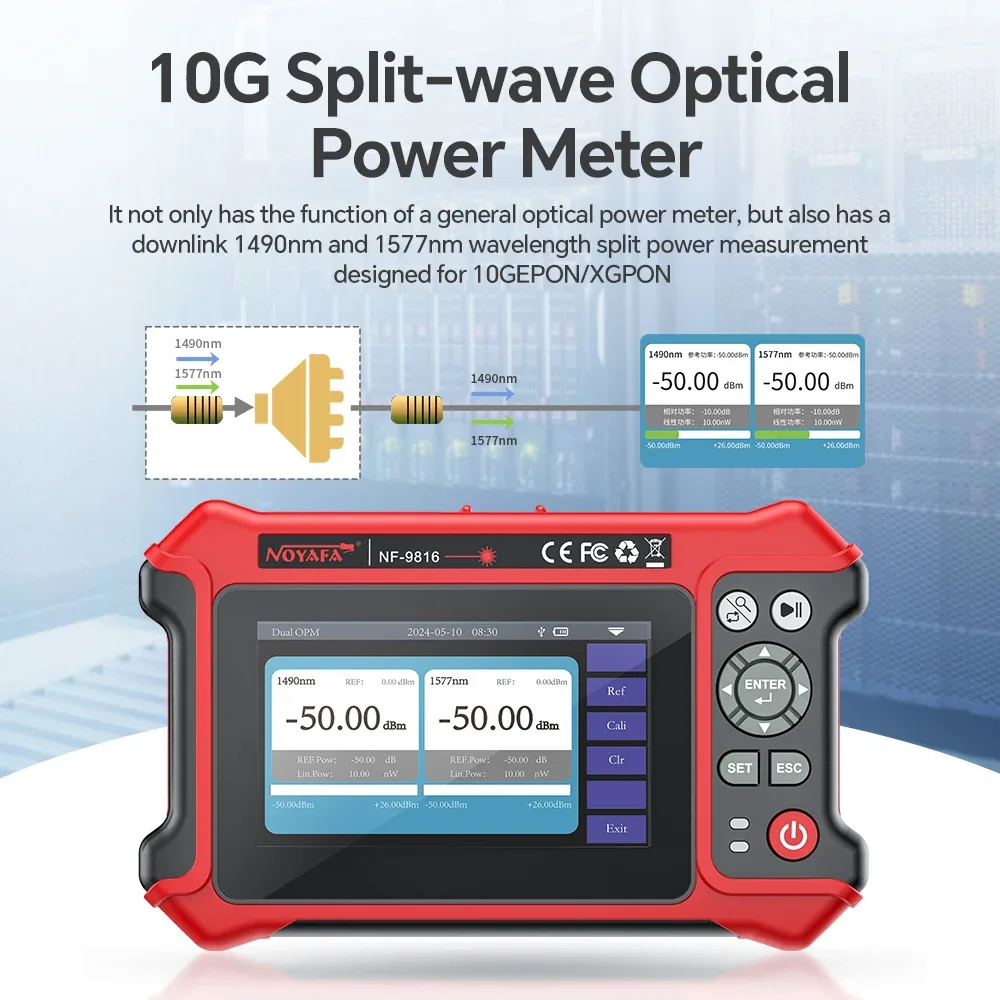

• Wattmètre optique calibré pour les longueurs d'onde 850/1270/1300/1310/1490/1550/1577/1625 nm, de -50 à +26 dBm.
• Localisateur de défauts optique de 650 nm, d'une portée maximale de 10 km.
• Source lumineuse stabilisée aux modes CW, 270 Hz, 1 kHz et 2 kHz.
• Test de perte optique à 650 nm, d'une portée maximale de 10 km.
• Carte des événements, inspection de la face d'extrémité et vérification de l'état final.

Test de câble RJ45

Le récepteur de localisation de ligne permet de repérer un câble, de mesurer sa longueur et de contrôler la séquence des paires, selon les repères T568A et T568B. La détection fonctionne par méthode numérique de type radar. L'appareil est prévu pour les commutateurs Ethernet, les routeurs et les autres équipements basse tension, inférieurs à 60 V en courant continu.

Utilisation et autonomie

L'écran tactile, associé à des boutons, rend la manipulation simple. La batterie lithium-polymère intégrée de 4000 mAh et 3,7 V offre plus de 20 heures en veille et plus de 12 heures en mesure active. La recharge s'effectue par port Type-C. Utilisez toujours une alimentation externe adaptée aux spécifications de l'appareil.
